راهنمای انتخاب الکتروفن

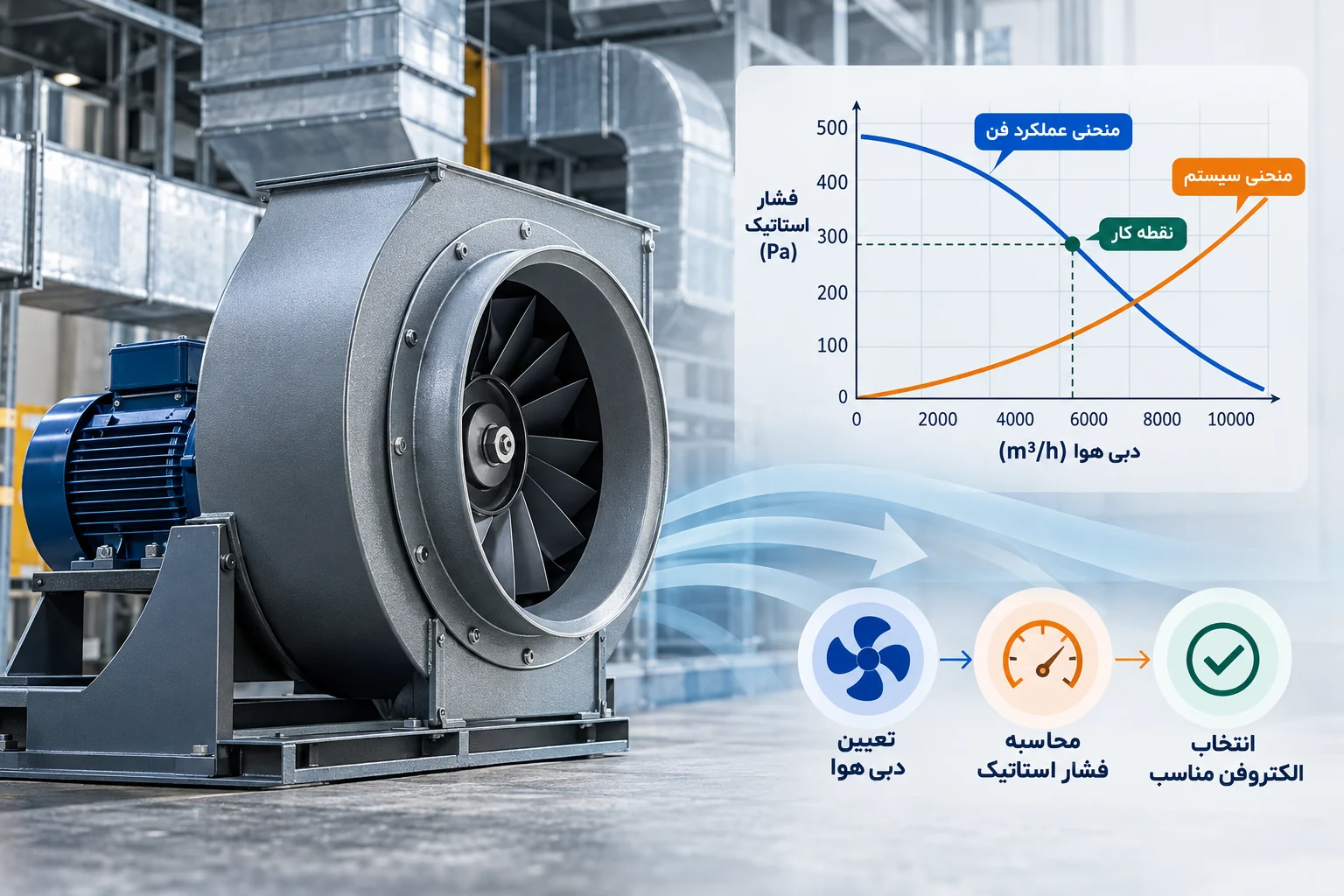

در نمودار عملکرد، محور افقی معمولاً دبی هوا و محور عمودی فشار را نمایش می‌دهد. محل تقاطع منحنی فن با منحنی مقاومت سیستم، نقطه کار یا Operating Point است.

در انتخاب فنی، باید اطمینان حاصل شود که این نقطه در محدوده مجاز، پایدار و ترجیحاً نزدیک به محدوده راندمان مناسب الکتروفن قرار دارد.

بررسی منحنی عملکرد، یکی از روش‌های اصلی انتخاب فن در راهنماهای تخصصی صنعت تهویه است.

مرحله چهارم: بررسی توان موتور، راندمان و شرایط کاری

پس از تعیین دبی و فشار، باید توان مورد نیاز الکتروفن بررسی شود.

توان موتور به عواملی مانند دبی هوا، فشار تولیدی، راندمان فن، راندمان انتقال قدرت و شرایط عملکرد بستگی دارد.

برای برآورد اولیه توان هوایی می‌توان از رابطه زیر استفاده کرد:

در این رابطه، Q بر حسب متر مکعب بر ثانیه و اختلاف فشار بر حسب پاسکال است و توان هوایی بر حسب وات محاسبه می‌شود. برای برآورد توان مورد نیاز محور فن، باید توان هوایی بر راندمان متناظر تقسیم شود.

همچنین در انتخاب موتور باید مواردی مانند جریان نامی، نوع برق ورودی، دور موتور، کلاس عایقی، شرایط دمایی و نحوه کنترل سرعت بررسی شوند.

انتخاب موتور قوی‌تر الزاماً به معنی عملکرد بهتر سیستم نیست. الکتروفنی که در نقطه کاری مناسب و با راندمان بالاتر فعالیت کند، می‌تواند در بلندمدت هزینه انرژی کمتری داشته باشد.

انتخاب نوع الکتروفن براساس کاربرد و شرایط پروژه

پس از محاسبه دبی و فشار، نوبت به انتخاب ساختار مناسب فن می‌رسد. الکتروفن‌ها از نظر نحوه حرکت هوا، طراحی پروانه و محدوده عملکرد به گروه‌های مختلفی تقسیم می‌شوند.

دو گروه پرکاربرد در سیستم‌های تهویه، فن‌های آکسیال و سانتریفیوژ هستند.

الکتروفن آکسیال یا سانتریفیوژ؛ کدام مناسب‌تر است؟

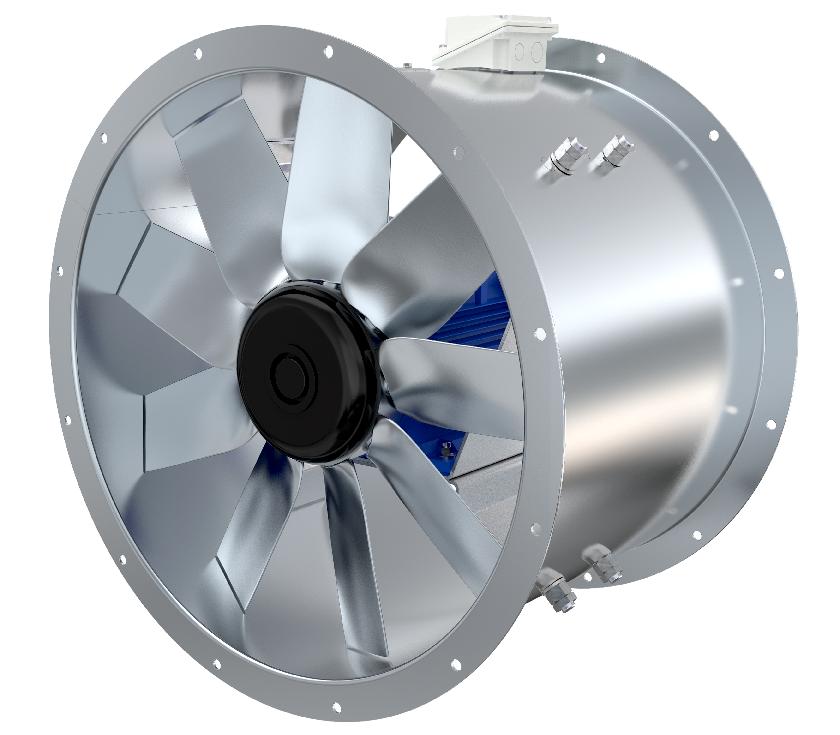

در الکتروفن آکسیال، جریان هوا عمدتاً در راستای محور چرخش پروانه حرکت می‌کند. این فن‌ها در تهویه عمومی، برخی سیستم‌های خنک‌کاری و کاربردهای صنعتی مورد استفاده قرار می‌گیرند.

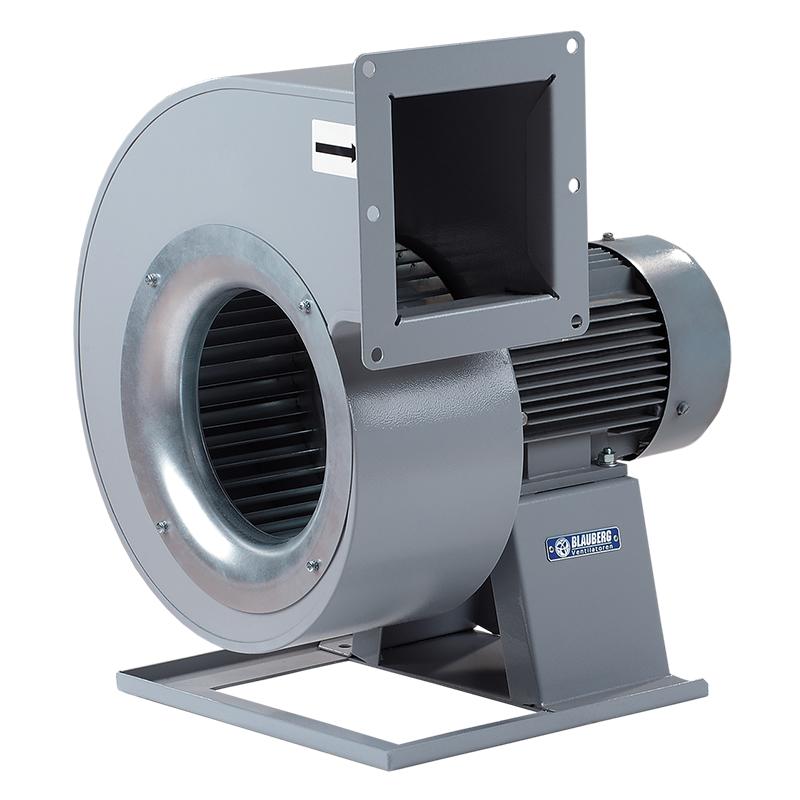

در مقابل، الکتروفن سانتریفیوژ با استفاده از پروانه و ساختار خاص خود، جریان هوا را تغییر جهت داده و در بسیاری از طراحی‌ها امکان تأمین فشار بالاتر را فراهم می‌کند.
البته نمی‌توان صرفاً براساس نوع فن، درباره فشار یا ظرفیت هوادهی آن قضاوت کرد. برخی فن‌های آکسیال صنعتی نیز برای فشارهای قابل‌توجه طراحی شده‌اند. انتخاب نهایی باید براساس منحنی عملکرد مدل مورد نظر انجام شود.

جدول زیر یک مقایسه کلی برای انتخاب اولیه است:

مثال کاربردی انتخاب الکتروفن براساس دبی و فشار

فرض کنید برای یک سیستم تهویه صنعتی، مشخصات زیر توسط طراح تأسیسات تعیین شده است:

• دبی هوای مورد نیاز: ۵۰۰۰ متر مکعب بر ساعت

• افت فشار طراحی سیستم: ۳۵۰ پاسکال

• کارکرد: روزانه ۱۲ ساعت

• نوع سیستم: کانال‌کشی همراه با فیلتر و دمپر

در این شرایط، انتخاب الکتروفنی که تنها دارای ظرفیت اسمی ۵۰۰۰ متر مکعب بر ساعت باشد، ممکن است پاسخگوی نیاز پروژه نباشد.

باید مدلی انتخاب شود که در فشار ۳۵۰ پاسکال، دبی ۵۰۰۰ متر مکعب بر ساعت را تأمین کند.

برای روشن‌تر شدن موضوع، سه الکتروفن فرضی را در نظر بگیرید:

در این مثال، الکتروفن B می‌تواند گزینه اولیه مناسبی باشد؛ اما انتخاب نهایی همچنان به راندمان، توان مصرفی، سطح صدا و پایداری عملکرد آن بستگی دارد.

همچنین ظرفیت ۶۵۰۰ متر مکعب بر ساعت الکتروفن C الزاماً مزیت محسوب نمی‌شود. انتخاب فن بزرگ‌تر از نیاز ممکن است به افزایش هزینه اولیه، مصرف انرژی یا نیاز به کنترل جریان هوا منجر شود.

بنابراین بهترین الکتروفن، مدلی نیست که بیشترین دبی یا قوی‌ترین موتور را داشته باشد؛ بلکه مدلی است که در نقطه کار مورد نیاز سیستم، عملکرد مناسب و راندمان مطلوب ارائه دهد.

اشتباهات رایج هنگام خرید و انتخاب الکتروفن

یکی از دلایل عملکرد نامناسب سیستم‌های تهویه، توجه بیش از اندازه به مشخصات ظاهری یا ظرفیت اسمی الکتروفن است.

برخی اشتباهات متداول عبارت‌اند از:

انتخاب الکتروفن فقط براساس دبی اسمی: ظرفیت اعلام‌شده در شرایط هوادهی آزاد ممکن است با دبی واقعی فن در شبکه کانال‌کشی تفاوت زیادی داشته باشد.

نادیده گرفتن افت فشار فیلترها: فیلترهای هوا در طول زمان دچار گرفتگی می‌شوند و مقاومت بیشتری ایجاد می‌کنند. این موضوع باید در طراحی و انتخاب تجهیزات لحاظ شود.

انتخاب موتور با توان نامتناسب: توان کمتر از نیاز ممکن است باعث اضافه‌بار شود و انتخاب نامناسب موتور نیز هزینه اولیه و بهره‌برداری را افزایش دهد.

بی‌توجهی به شرایط محیطی: دمای هوا، ارتفاع از سطح دریا، چگالی سیال، رطوبت و وجود ذرات یا مواد خورنده می‌توانند بر عملکرد و انتخاب جنس قطعات تأثیر بگذارند.

بررسی نکردن سطح صدا: در پروژه‌های ساختمانی و فضاهای حساس به آلودگی صوتی، انتخاب فن بدون توجه به مشخصات آکوستیکی ممکن است مشکلاتی ایجاد کند.

استفاده از مشخصات یک مدل مشابه: حتی الکتروفن‌هایی با توان موتور یا ابعاد یکسان ممکن است منحنی عملکرد متفاوتی داشته باشند. بنابراین مشخصات هر مدل باید به‌صورت مستقل بررسی شود.

نکات مهم پیش از خرید الکتروفن صنعتی

برای خرید الکتروفن مناسب، پیشنهاد می‌شود پیش از ثبت سفارش، اطلاعات فنی زیر مشخص باشد:

در پروژه‌هایی که به کنترل متغیر دبی هوا نیاز دارند، بررسی قابلیت استفاده از اینورتر و سازگاری موتور و فن با کنترل دور نیز اهمیت دارد.

براساس قوانین تشابه فن‌ها، برای یک فن مشخص در شرایط قابل‌مقایسه، تغییر سرعت دوران بر دبی، فشار و توان مصرفی اثر می‌گذارد. به‌طور تقریبی، دبی متناسب با سرعت، فشار متناسب با مربع سرعت و توان متناسب با مکعب سرعت تغییر می‌کند. بااین‌حال، محدودیت‌های مکانیکی و الکتریکی و شرایط واقعی سیستم باید در نظر گرفته شوند.

سوالات متداول درباره راهنمای انتخاب الکتروفن

۱. آیا برای انتخاب الکتروفن دانستن دبی هوا کافی است؟

خیر. علاوه بر دبی، باید فشار مورد نیاز سیستم، منحنی عملکرد فن، توان موتور و شرایط بهره‌برداری نیز مشخص باشد. انتخاب صرفاً براساس دبی اسمی ممکن است باعث کاهش هوادهی واقعی شود.

۲. تفاوت فشار استاتیک و دبی هوا در الکتروفن چیست؟

دبی هوا بیانگر حجم هوای جابه‌جاشده در واحد زمان است، درحالی‌که فشار استاتیک یکی از شاخص‌های توانایی فن در تأمین جریان هوا در برابر مقاومت سیستم محسوب می‌شود. این دو پارامتر باید هم‌زمان بررسی شوند.

۳. آیا الکتروفن با توان موتور بالاتر همیشه انتخاب بهتری است؟

خیر. توان موتور به‌تنهایی نشان‌دهنده ظرفیت هوادهی یا فشار قابل تأمین نیست. راندمان فن، طراحی پروانه و نقطه کار واقعی تأثیر مستقیمی بر عملکرد دارند.

۴. برای سیستم‌های کانال‌کشی طولانی چه نوع الکتروفنی مناسب است؟

در بسیاری از این سیستم‌ها، فن‌های سانتریفیوژ گزینه‌های مناسبی هستند؛ اما انتخاب قطعی به افت فشار محاسبه‌شده، دبی مورد نیاز و منحنی عملکرد فن بستگی دارد.

۵. چگونه می‌توان دبی مورد نیاز الکتروفن را محاسبه کرد؟

برای تهویه عمومی می‌توان از حجم فضا و تعداد دفعات تعویض هوای مورد نیاز استفاده کرد. در کاربردهای تخصصی، محاسبات باید براساس بار حرارتی، آلاینده‌ها یا الزامات طراحی انجام شود.

۶. آیا می‌توان سرعت الکتروفن را با اینورتر کنترل کرد؟

در بسیاری از الکتروفن‌های دارای موتور مناسب، امکان کنترل سرعت با اینورتر وجود دارد. پیش از اجرا باید مشخصات موتور، محدوده دور مجاز، خنک‌کاری و شرایط عملکرد فن بررسی شود.

جمع‌بندی؛ انتخاب الکتروفن با عملکرد مناسب و هزینه بهینه

در یک راهنمای انتخاب الکتروفن اصولی، نقطه شروع همیشه تعیین نیاز واقعی سیستم است. ابتدا باید دبی هوا محاسبه شود، سپس افت فشار مسیر مشخص گردد و در نهایت، مدل مناسب براساس منحنی عملکرد و شرایط کاری انتخاب شود.

توجه به راندمان، توان موتور، نوع پروانه، سطح صدا و شرایط محیطی نیز کمک می‌کند الکتروفن انتخاب‌شده علاوه بر تأمین هوادهی مورد نیاز، از نظر مصرف انرژی و هزینه نگهداری عملکرد مناسبی داشته باشد.

اگر برای یک پروژه ساختمانی یا صنعتی قصد خرید الکتروفن دارید، بهتر است به‌جای مقایسه صرف قیمت یا توان موتور، مشخصات فنی محصولات را براساس نیاز واقعی سیستم بررسی کنید.
