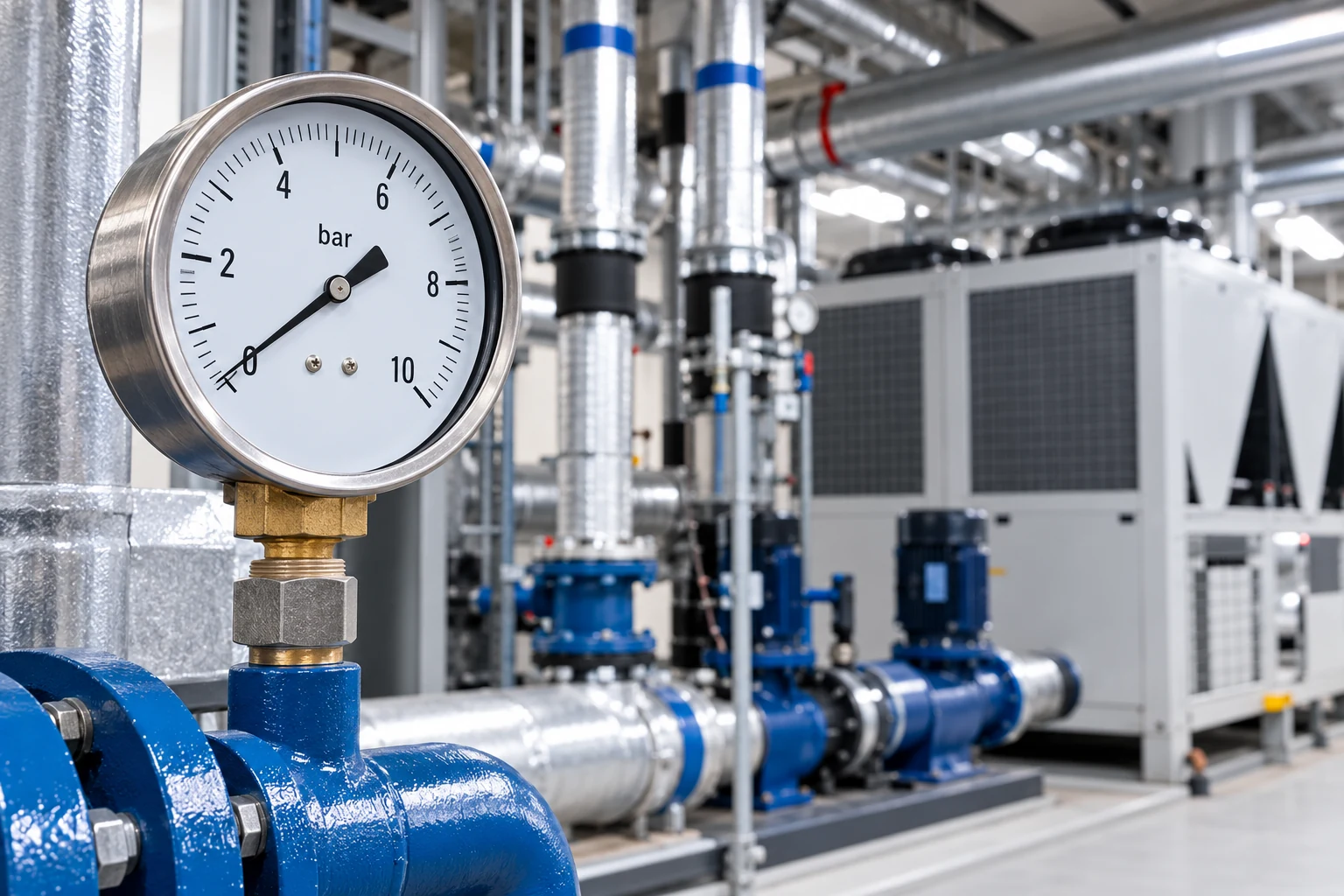

مانومتر مناسب سیستم‌های HVAC
مانومتر مناسب سیستم‌های HVAC چه ویژگی‌هایی باید داشته باشد؟
انتخاب مانومتر مناسب سیستم‌های HVAC یکی از موضوعات مهم در طراحی، بهره‌برداری و نگهداری تجهیزات سرمایشی، گرمایشی و تهویه مطبوع است. اندازه‌گیری صحیح فشار در مدارهای تأسیساتی، علاوه بر کمک به کنترل عملکرد تجهیزات، نقش مهمی در تشخیص مشکلاتی مانند افت فشار، گرفتگی مسیر، اختلال در عملکرد پمپ و نوسانات غیرعادی سیستم دارد.
در تجهیزاتی مانند چیلر، موتورخانه، پمپ‌های سیرکولاتور، سیستم‌های آب سرد و گرم و مدارهای هیدرونیک، استفاده از گیج فشار متناسب با شرایط کاری اهمیت زیادی دارد. مانومتری که محدوده اندازه‌گیری، دقت یا جنس اتصالات آن با مشخصات سیستم هماهنگ نباشد، ممکن است اطلاعات نامناسبی در اختیار اپراتور قرار دهد یا زودتر از موعد دچار خرابی شود.
برای خرید مانومتر مناسب سیستم‌های HVAC باید مجموعه‌ای از مشخصا
ت فنی شامل محدوده فشار، نوع سیال، دمای کاری، کلاس دقت، قطر صفحه، جنس بدنه و نحوه نصب بررسی شود. انتخاب صحیح این تجهیزات می‌تواند فرآیند پایش فشار و عیب‌یابی تأسیسات را ساده‌تر و قابل‌اعتمادتر کند.
مهم‌ترین معیارهای انتخاب مانومتر برای تجهیزات HVAC
مانومترهای مورد استفاده در تأسیسات مکانیکی از نظر ساختار، محدوده اندازه‌گیری و شرایط عملکرد تفاوت‌هایی دارند. بنابراین نمی‌توان یک مدل مشخص را برای تمام تجهیزات سرمایشی و گرمایشی پیشنهاد کرد.
محدوده اندازه‌گیری فشار
اولین معیار در انتخاب مانومتر، تعیین فشار کاری و حداکثر فشار احتمالی سیستم است. محدوده اندازه‌گیری باید به‌اندازه‌ای باشد که فشار عادی سیستم در بخش مناسبی از صفحه قرار گیرد و در عین حال، افزایش فشار در شرایط گذرا باعث آسیب به ابزار نشود.
برای بسیاری از گیج‌های مکانیکی بوردونی، قرار گرفتن فشار کاری معمول در حدود میانه مقیاس، انتخاب مناسبی است؛ البته محدودیت فشار مجاز باید از مشخصات سازنده بررسی شود.
به‌عنوان مثال، اگر فشار کاری یک مدار آب حدود 4 بار باشد، مانومتر 0 تا 6 بار یا 0 تا 10 بار می‌تواند بسته به حداکثر فشار سیستم و الزامات تجهیز بررسی شود. انتخاب نهایی نباید صرفاً بر اساس فشار عادی انجام شود.
کلاس دقت مانومتر
دقت اندازه‌گیری یکی دیگر از عوامل مهم در انتخاب گیج فشار HVAC است. مانومترهای صنعتی با کلاس‌های دقت متفاوت عرضه می‌شوند و هرچه عدد کلاس دقت کمتر باشد، خطای مجاز اندازه‌گیری نیز کمتر خواهد بود.
برای نمونه، در مانومتری با کلاس دقت 1.6، خطای مجاز معمولاً برابر با ±1.6 درصد گستره اندازه‌گیری است.
در سیستم‌هایی که مانومتر برای مشاهده عمومی وضعیت فشار استفاده می‌شود، ممکن است دقت متوسط کافی باشد؛ اما در کاربردهای حساس‌تر، باید ابزار دقیق‌تری انتخاب شود.
قطر صفحه و نحوه نصب
مانومترهای تأسیساتی با قطر صفحه‌های مختلف مانند 40، 50، 63، 100 و 160 میلی‌متر عرضه می‌شوند. انتخاب قطر صفحه به فاصله مشاهده، فضای نصب و نیاز اپراتور بستگی دارد.
در موتورخانه‌ها و فضاهایی که مانومتر باید از فاصله بیشتری خوانده شود، صفحات 100 میلی‌متری می‌توانند گزینه مناسبی باشند. در مقابل، برای تجهیزات کوچک یا فضاهای محدود، مدل‌های 63 میلی‌متری کاربرد بیشتری دارند.
محل اتصال نیز باید متناسب با طراحی لوله‌کشی باشد. مانومترها معمولاً با اتصال زیر یا اتصال پشت عرضه می‌شوند و رزوه اتصال باید از نظر اندازه و استاندارد با محل نصب سازگار باشد.
جنس بدنه و قطعات در تماس با سیال
شرایط محیطی موتورخانه، رطوبت، نوع سیال و احتمال خوردگی از عوامل مؤثر در انتخاب جنس مانومتر هستند.
مانومترهای دارای بدنه استیل برای برخی محیط‌های مرطوب یا خورنده مناسب‌ترند؛ با این حال، جنس بدنه به‌تنهایی تعیین‌کننده سازگاری شیمیایی نیست. باید جنس قطعات در تماس با سیال، مانند لوله بوردون و اتصال فرآیندی نیز بررسی شود.
در مدارهایی که از آب حاوی افزودنی، محلول گلیکول یا سایر سیالات استفاده می‌شود، سازگاری متریال مانومتر با سیال اهمیت بیشتری پیدا می‌کند.
انتخاب مانومتر برای چیلر، موتورخانه و پمپ‌های تأسیساتی
کاربرد مانومتر در بخش‌های مختلف HVAC یکسان نیست و انتخاب آن باید بر اساس محل نصب و نوع مدار انجام شود.
| محل استفاده | ویژگی‌های مهم مانومتر |
|---|---|
| مدار آب سرد چیلر | محدوده فشار متناسب با مدار، دقت مناسب و مقاومت در برابر رطوبت |
| مدار آب گرم موتورخانه | تحمل دمای کاری، اتصال مناسب و خوانایی صفحه |
| ورودی و خروجی پمپ | امکان مقایسه فشار، مقاومت در برابر لرزش و ضربان |
| منبع انبساط | محدوده مناسب برای فشار سیستم و خوانایی مطلوب |
| مدارهای دارای گلیکول | سازگاری قطعات در تماس با سیال |
| سیستم‌های کانالی و هواساز | استفاده از فشارسنج تفاضلی یا کم‌فشار متناسب با کاربرد |
در سیستم‌های چیلر باید بین مدار آب و مدار مبرد تفاوت قائل شد. گیج فشار مدار آب معمولاً برای فشارهای هیدرونیک انتخاب می‌شود، در حالی که اندازه‌گیری فشار مبرد به تجهیزاتی نیاز دارد که از نظر محدوده فشار، نوع مبرد، دما و نوع اتصال برای مدار تبرید طراحی شده باشند.
در موتورخانه‌های مرکزی نیز بهتر است مانومتر در نقاطی نصب شود که امکان مشاهده و کنترل فشار سیستم وجود داشته باشد. استفاده از مانومتر در محل‌های مناسب می‌تواند به شناسایی افت فشار غیرعادی و بررسی عملکرد مدار کمک کند.
برای پمپ‌های سیرکولاتور، بررسی فشار در سمت مکش و دهش می‌تواند در ارزیابی عملکرد پمپ مفید باشد. البته اختلاف فشار اندازه‌گیری‌شده باید همراه با مشخصات پمپ، شرایط جریان و ارتفاع محل نصب نقاط اندازه‌گیری تفسیر شود.
مانومتر خشک، روغنی یا دیجیتال؛ کدام برای HVAC مناسب‌تر است؟
یکی از پرسش‌های رایج هنگام خرید گیج فشار تأسیساتی، انتخاب میان مدل‌های خشک، روغنی و دیجیتال است.
-
- مانومتر روغنی
-
- مانومتر دیجیتال
-
- مانومتر خشک
در بسیاری از مدارهای معمول آب سرد و گرم، مانومتر مکانیکی پاسخ‌گوی نیاز بهره‌برداری است. با این حال، در نقاطی که فشار دائماً نوسان دارد یا تجهیزات در معرض لرزش قرار گرفته‌اند، استفاده از مانومتر روغنی یا تجهیزات مناسب کنترل ضربان فشار می‌تواند مفید باشد.
برای سیستم‌های مانیتورینگ هوشمند ساختمان یا BMS نیز باید توجه داشت که مانومتر دیجیتال معمولی لزوماً خروجی قابل اتصال به سیستم کنترل ندارد. در چنین کاربردهایی ممکن است به ترانسمیتر فشار با خروجی استاندارد نیاز باشد.
نکات مهم نصب و نگهداری مانومتر در سیستم‌های تهویه مطبوع
حتی اگر بهترین مانومتر تأسیساتی انتخاب شود، نصب نادرست می‌تواند دقت اندازه‌گیری و عمر مفید آن را کاهش دهد.
در هنگام نصب و بهره‌برداری، رعایت نکات زیر اهمیت دارد:
-
انتخاب محل نصب مناسب: مانومتر باید در نقطه‌ای نصب شود که دسترسی و مشاهده آن آسان باشد و در معرض لرزش شدید قرار نگیرد.
-
استفاده از شیر قطع‌کن: نصب شیر مناسب قبل از مانومتر می‌تواند فرآیند تعویض، سرویس و کنترل تجهیزات را آسان‌تر کند.
-
کنترل نوسانات فشار: در مدارهای دارای ضربان فشار، استفاده از اسنابر یا تجهیزات مناسب کاهش ضربان می‌تواند از آسیب به مکانیزم گیج جلوگیری کند.
-
بررسی دمای سیال: در خطوط آب گرم و مدارهای با دمای بالا، باید محدودیت دمایی مانومتر و نیاز به تجهیزات محافظ بررسی شود.
-
کنترل دوره‌ای دقت: مانومترهایی که در نقاط حساس نصب شده‌اند، باید مطابق برنامه نگهداری و الزامات بهره‌برداری بررسی و در صورت نیاز کالیبره شوند.
راهنمای ASHRAE نیز بر انتخاب محدوده مناسب فشار، کنترل لرزش، کاهش ضربان فشار و بررسی کالیبراسیون تجهیزات اندازه‌گیری تأکید دارد.
راهنمای خرید مانومتر مناسب سیستم‌های HVAC از فیلاب شاپ
برای خرید مانومتر مناسب سیستم‌های HVAC، توجه به قیمت به‌تنهایی کافی نیست. مانومتر باید متناسب با نوع تجهیزات، شرایط کاری و مشخصات فنی پروژه انتخاب شود.
پیش از ثبت سفارش بهتر است اطلاعاتی مانند فشار کاری سیستم، حداکثر فشار احتمالی، دمای سیال، نوع اتصال، قطر صفحه و محل نصب مشخص باشد.
در فروشگاه تخصصی فیلاب شاپ می‌توانید برای بررسی و انتخاب تجهیزات اندازه‌گیری فشار و سایر ملزومات تأسیساتی، مشخصات موردنیاز پروژه خود را مطرح کنید.
هنگام مقایسه مدل‌های مختلف مانومتر، توجه به کیفیت ساخت، مشخصات سازنده، سازگاری متریال و قابلیت استفاده در شرایط واقعی پروژه می‌تواند از هزینه‌های ناشی از انتخاب نامناسب جلوگیری کند.
اشتباهات رایج هنگام خرید مانومتر تأسیساتی
یکی از اشتباهات متداول، خرید مانومتر با محدوده فشار بسیار بزرگ‌تر از فشار واقعی سیستم است. برای مثال، انتخاب گیج 0 تا 25 بار برای مداری که فشار آن معمولاً حدود 2 بار است، ممکن است خواندن تغییرات کوچک فشار را دشوار کند.
اشتباه دیگر، استفاده از مانومتر معمولی برای اندازه‌گیری اختلاف فشار بسیار کم در فیلترهای هوا یا کانال‌های تهویه است. در چنین کاربردهایی، معمولاً به فشارسنج تفاضلی با محدوده اندازه‌گیری مناسب بر حسب پاسکال نیاز است.
همچنین انتخاب مانومتر بدون توجه به رزوه اتصال، دمای سیال یا لرزش تجهیزات ممکن است باعث ایجاد مشکلات نصب یا کاهش عمر ابزار شود.
سوالات متداول درباره انتخاب مانومتر HVAC
برای موتورخانه مانومتر چند بار مناسب است؟
محدوده مانومتر باید بر اساس فشار کاری، فشار طراحی و حداکثر فشار احتمالی مدار انتخاب شود. مدل‌های 0 تا 6 یا 0 تا 10 بار ممکن است برای برخی مدارهای آب ساختمان مناسب باشند، اما نمی‌توان آن‌ها را برای تمام موتورخانه‌ها توصیه کرد.
برای چیلر مانومتر خشک بهتر است یا روغنی؟
در مدارهای با فشار پایدار و لرزش کم، مانومتر خشک می‌تواند مناسب باشد. در شرایط دارای لرزش و ضربان فشار، مانومتر روغنی یا تجهیزات محافظ فشار ممکن است عملکرد بهتری داشته باشند.
آیا مانومتر معمولی برای اندازه‌گیری فشار هواساز مناسب است؟
برای فشار استاتیک و اختلاف فشار هوا در کانال‌ها و فیلترهای هواساز، معمولاً فشارسنج‌های کم‌فشار یا تفاضلی مناسب‌ترند. مانومترهای متداول مدار آب برای چنین اندازه‌گیری‌هایی طراحی نشده‌اند.
آیا مانومتر دیجیتال دقت بیشتری از مدل عقربه‌ای دارد؟
برخی مدل‌های دیجیتال دقت بالاتری دارند، اما این موضوع به مشخصات فنی و کالیبراسیون دستگاه بستگی دارد. نوع نمایشگر به‌تنهایی معیار تعیین دقت نیست.
چه زمانی باید مانومتر تأسیساتی تعویض شود؟
در صورت آسیب‌دیدگی، نشتی، گیرکردن عقربه، انحراف محسوس از مقدار صحیح یا خارج شدن از حدود مجاز کالیبراسیون، مانومتر باید بررسی و در صورت لزوم تعمیر یا تعویض شود.
جمع‌بندی؛ کدام مانومتر برای سیستم HVAC مناسب‌تر است؟
انتخاب مانومتر مناسب سیستم‌های HVAC باید بر اساس شرایط واقعی سیستم انجام شود. محدوده فشار، دقت، جنس قطعات، دمای کاری، نوع اتصال و میزان لرزش تجهیزات از مهم‌ترین معیارهایی هستند که هنگام خرید باید مورد توجه قرار گیرند.
برای مدارهای معمول آب سرد و گرم، یک مانومتر مکانیکی با محدوده و دقت مناسب می‌تواند نیازهای پایش فشار را برطرف کند. در مقابل، برای تجهیزات دارای لرزش، مدارهای تبرید یا اندازه‌گیری اختلاف فشار هوا، ممکن است به ابزارهای تخصصی‌تری نیاز باشد.
